Исследование микро и макроструктуры

Исследования металла после применения "Флюс-ЭМ"

Были проведены исследования флюсового препарата «Флюс-ЭМ» на сплаве АК12М2 по ГОСТ 1583. Сравнительный анализ образцов двух чушек вырезанных их центра и края темплета позволил установить эффект дегазации на чушке №2.

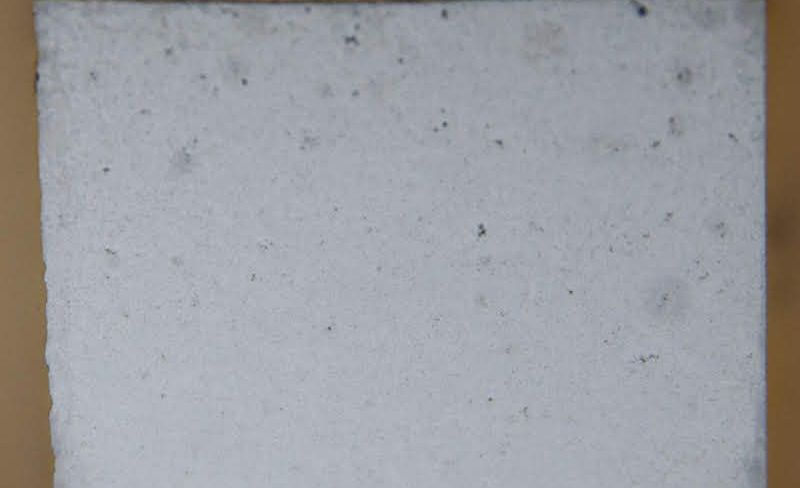

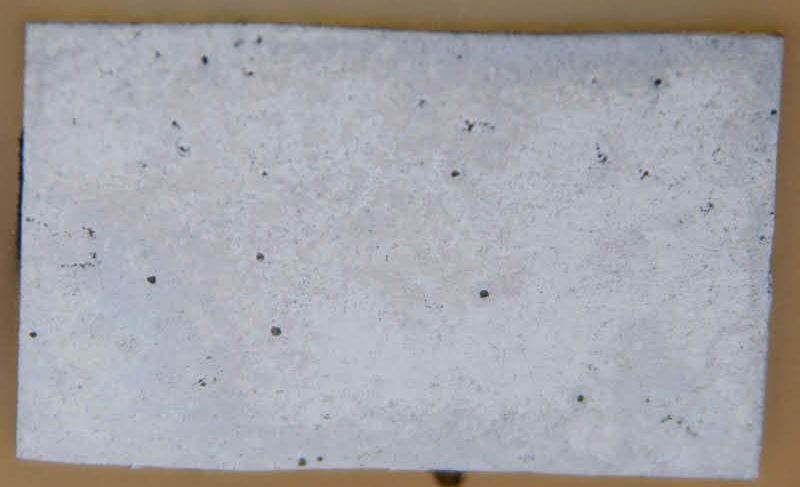

Сравнительный анализ макроструктуры образцов двух чушек, вырезанных их центра и края темплета, позволил установить эффект дегазации (на чушке №2). Обнаружены поры газо-усадочного характера. Балл пористости на чушке №2 – 1-2, что соответствует требованиям ГОСТ 1583 (не выше 3 балла).

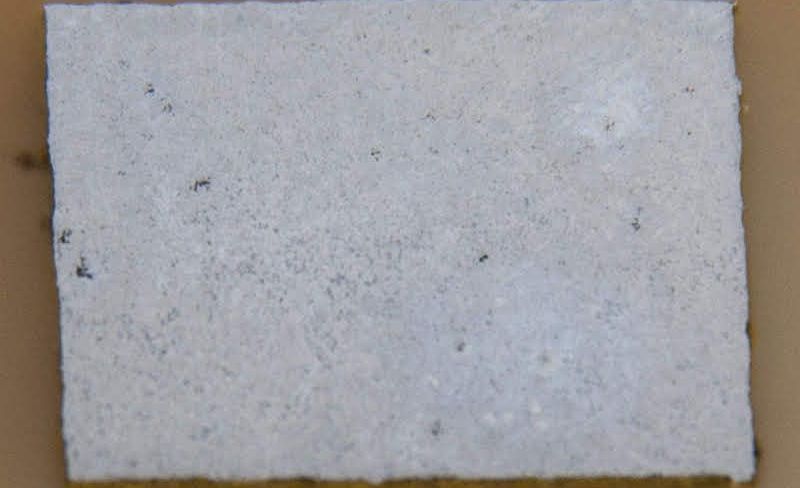

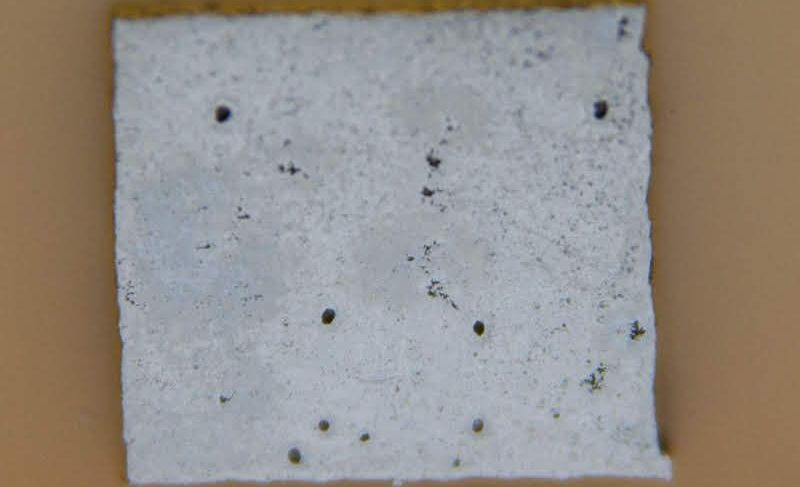

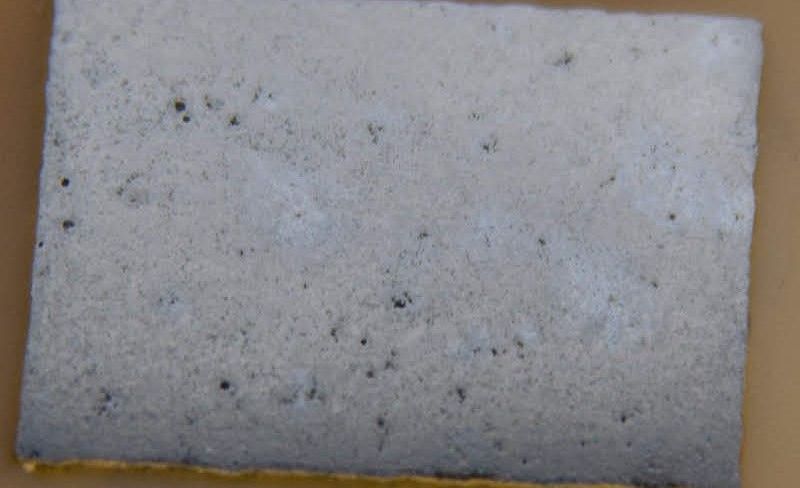

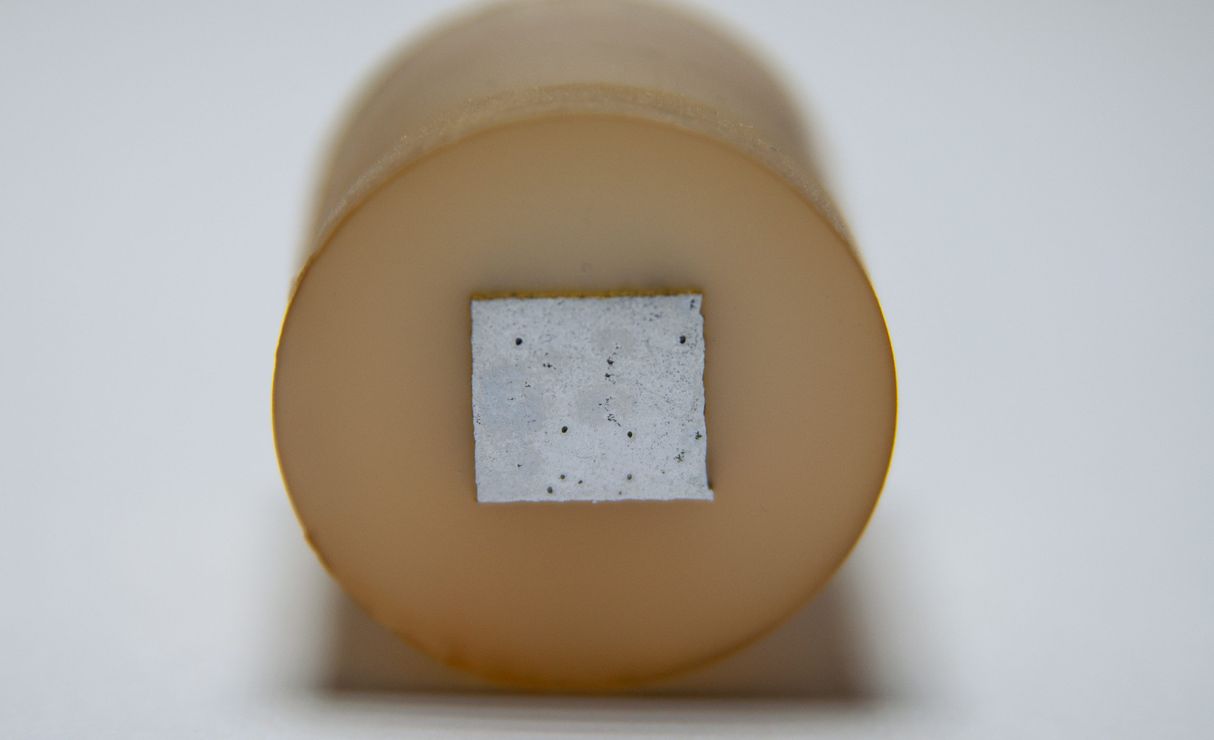

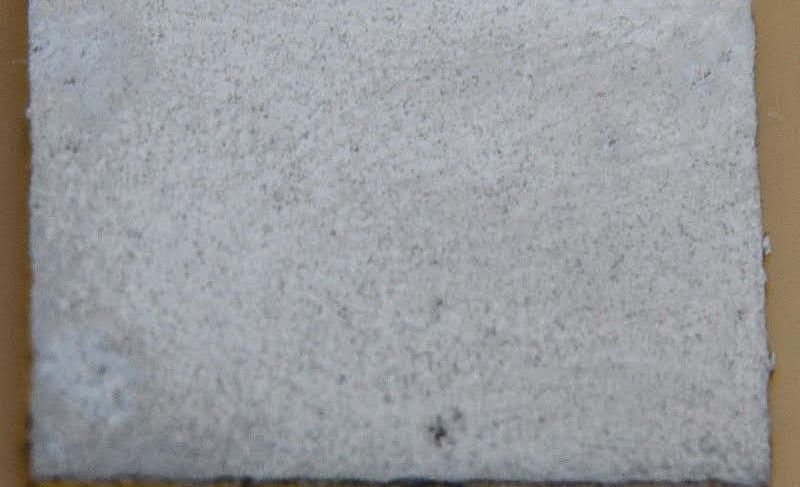

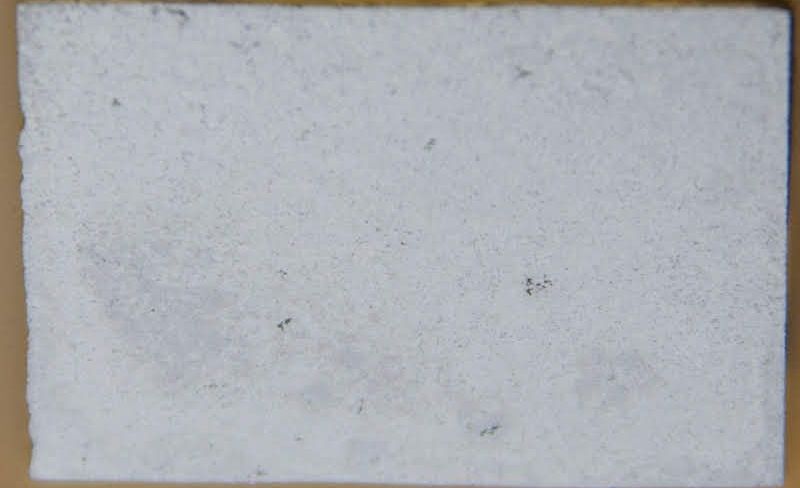

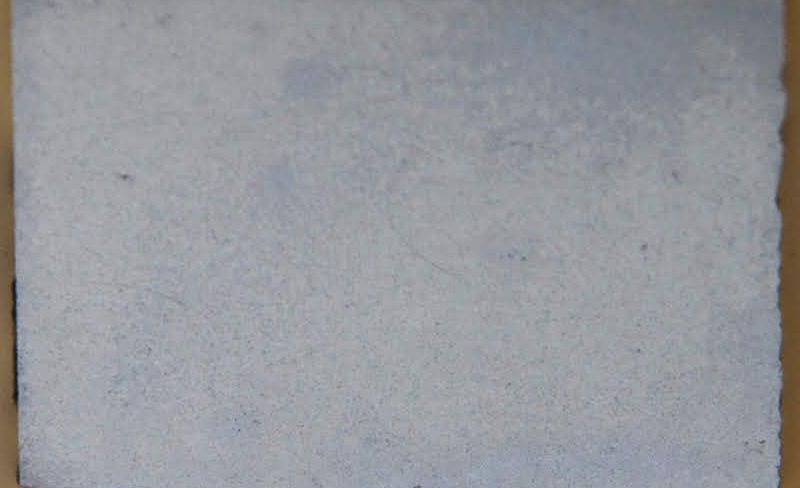

Для исследования макроструктуры металла из каждой заготовки были вырезаны по 4 темплета:

1 - центр заготовки в долевом направлении;

2 – центр заготовки в высотном направлении;

3 – край заготовки в долевом направлении;

4 – край заготовки в высотном направлении.

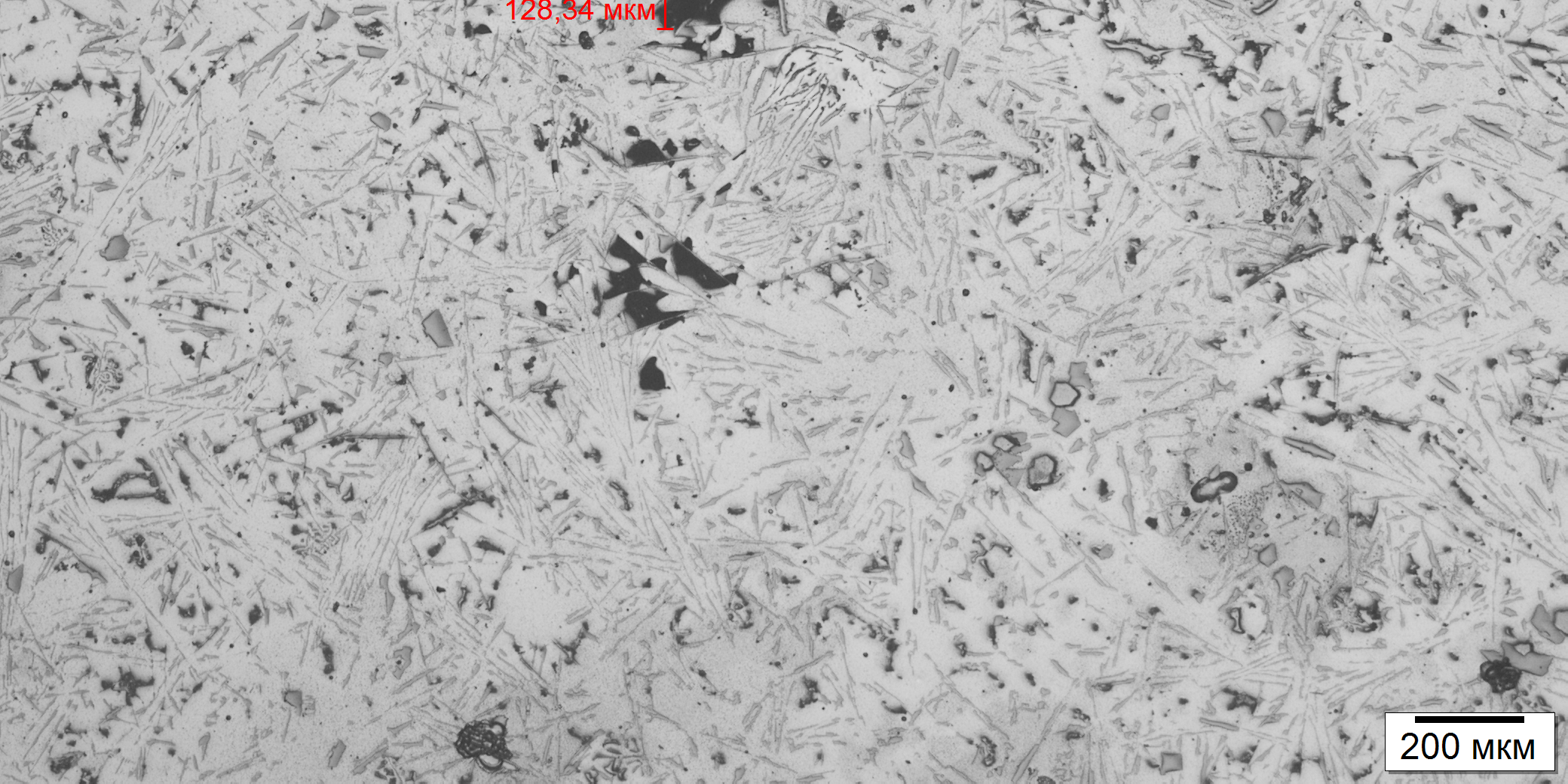

Микроструктурный анализ чушек позволил установить морфологию и размер пор. Оценка проводилась в центре чушки – в зоне усадочной раковины.

В сравнении видно, что после применения «Флюс-ЭМ» на образце №2 наблюдается значительное снижение количества пор с 20 шт до 6 шт на 1 см2 и уменьшение площади одной поры более чем в 3 раза, что подтверждает, что препарат обладает дегазирующими свойствами.
